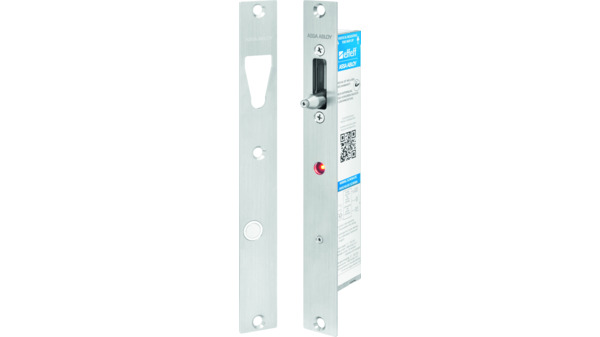

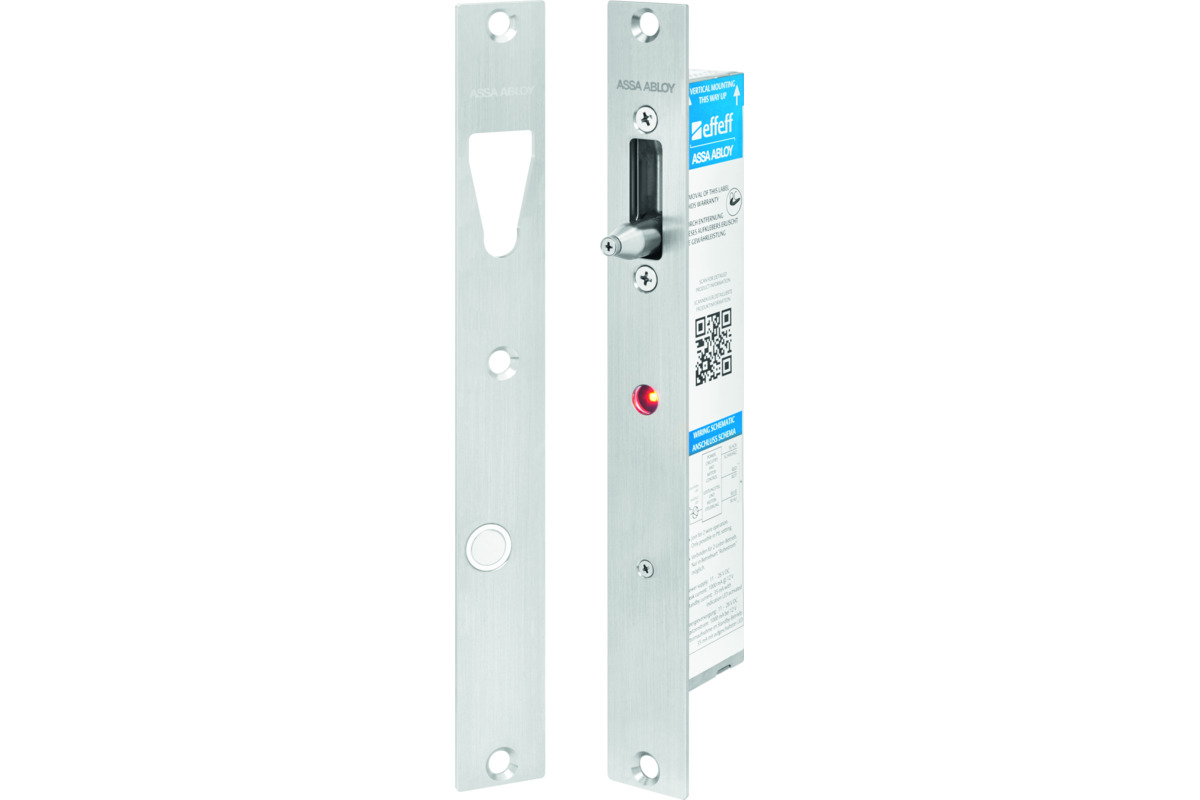

Elektromotorischer Schwenkriegel eff-eff 842-SA1

Der elektromotorische Schwenkriegel 842-SA1 kann im Arbeitsstrombetrieb (stromlos verriegelt, keine Öffnungsmöglichkeit bei Stromausfall) oder im Ruhestrombetrieb (stromlos entriegelt) verwendet werden.
Beim Verriegelungsvorgang wird der Bolzen elektromotorisch mit hoher Kraft in die Verriegelungsposition geschwenkt. Der Bolzen schwenkt in das Schließgegenstück mit V-förmigem Ausschnitt. Dies hat den Vorteil, dass der Bolzen auch dann ausgeschwenkt werden kann, wenn Schließgegenstück und Schwenkriegel nicht exakt zueinander positioniert sind.

- 10000 N Aufbruchfestigkeit
- Vorlastentriegelung bis zu 1000 N
- für Dreh-und Pendeltüren geeignet, für waagrechte und senkrechte Montage geeignet
- Der kräftige Antrieb kann beim Verriegeln Türdichtungskräfte bis zu 200 N überwinden
- Die V-förmige Aussparung im Schliessgegenstück toleriert einen seitlichen Versatz von +/-6mm
- Einfache Umschaltung von Ruhestrom auf Arbeitsstrom mittels Dip-Schalter
- Entriegelungszeit 1 Sekunde, auch unter Vorlast
- Verriegelungszeit 3 Sekunden
- Rückmeldekontakt und Ankerkontakt integriert
- Schutzart IP53

Gehäuse Breite/Länge: 24/210 mm
Riegel-ø: 11 mm
Riegelausschluss: 20,5 mm

Lieferumfang
1 Stück elektromechanischer Schwenkriegel
1 Stück Schliessgegenstück
1 Stück Anschlusskabel
Montagesatz für Vollblatt und Rohrrahmen
Bedienungsanleitung
