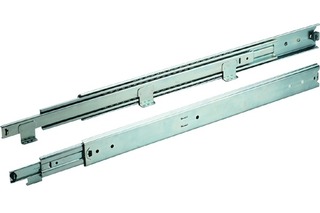

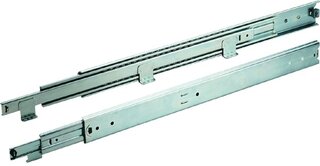

Kugel-Überauszug ACCURIDE 5517-60

durch 2 Kugelkäfige geführt, Ausrollsicherung hält die Schublade sicher in geschlossener Position, mit Winkel für aufliegende Montage, 32 mm Lochbild

Auszugsrichtung: einseitig Montage: aufliegend / Korpusseite / seitlich Halterung: Rasterung in geschlossener Position Schnelltrennung: nein

ACCURIDE
Artikel Material/Oberfläche Belastbarkeit Korpusseitenstärke Einbaubreite Länge Breite Auszugweg Packung Richtpreis
51.184.30 Stahl Hell verzinkt 55 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 300 mm 19 mm 325 mm 5 € 59,30 / 1 Paar
51.184.35 Stahl Hell verzinkt 57 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 350 mm 19 mm 374,2 mm 5 € 61,10 / 1 Paar
51.184.40 Stahl Hell verzinkt 59 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 400 mm 19 mm 436,1 mm 4 € 57,40 / 1 Paar
51.184.45 Stahl Hell verzinkt 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 450 mm 19 mm 498 mm 4 € 62,30 / 1 Paar
51.184.50 Stahl Hell verzinkt 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 500 mm 19 mm 547,2 mm 3 € 68,00 / 1 Paar
51.184.55 Stahl Hell verzinkt 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 550 mm 19 mm 596,4 mm 3 € 70,90 / 1 Paar
51.184.60 Stahl Hell verzinkt 60 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 600 mm 19 mm 658,3 mm 3 € 77,60 / 1 Paar
51.184.65 Stahl Hell verzinkt 58 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 650 mm 19 mm 707,5 mm 2 € 81,20 / 1 Paar
51.184.70 Stahl Hell verzinkt 55 kg 16 mm / 19 mm 19.2 mm / 19.4 mm 700 mm 19 mm 769,4 mm 2 € 78,30 / 1 Paar

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
