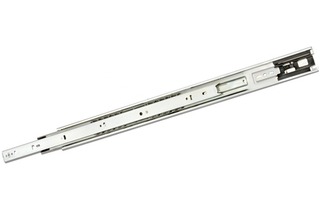

Kugel-Vollauszüge ACCURIDE 3832TR für griffloses Öffnen

durch 2 Kugelkäfige geführt, mit Tipp-Auslöser - auf die Schublade drücken zum Öffnen oder Schliessen, mit Einstellnocken für Schublade +/- 3,1 mm, Schubkästen kann mittels Entriegelungshebel von der Führung getrennt werden, 32 mm Lochbild

Schubbreite sollte nicht grosser als die Schienenlänge sein

Technik: Öffnungssystem Touch-Release Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Schnelltrennung: ja

Artikel	Material/Oberfläche	Belastbarkeit	Korpusseitenstärke	Einbaubreite	Länge	Breite	Auszugweg	Packung	Richtpreis
51.181.20	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	300 mm	12,7 mm	305 mm	10	€ 34,60 / 1 Paar
51.181.21	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	350 mm	12,7 mm	356 mm	10	€ 32,80 / 1 Paar
51.181.22	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	400 mm	12,7 mm	406 mm	10	€ 32,80 / 1 Paar
51.181.23	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	450 mm	12,7 mm	457 mm	10	€ 33,70 / 1 Paar
51.181.24	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	500 mm	12,7 mm	508 mm	10	€ 34,60 / 1 Paar
51.181.25	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	550 mm	12,7 mm	559 mm	10	€ 37,40 / 1 Paar
51.181.26	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	600 mm	12,7 mm	610 mm	10	€ 41,00 / 1 Paar
51.181.27	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	650 mm	12,7 mm	660 mm	10	€ 41,90 / 1 Paar
51.181.28	Stahl Hell verzinkt	45 kg	16 mm / 19 mm	12.9 mm / 13.1 mm	700 mm	12,7 mm	711 mm	10	€ 44,70 / 1 Paar

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
