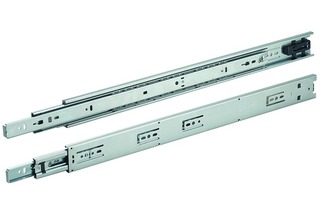

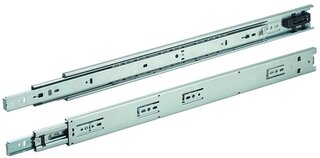

Kugel-Vollauszüge ACCURIDE DH3832

durch 2 Kugelkäfige geführt, mit Einstellnocken für Schublade +/- 3,1 mm und Ausrollsicherung, teilbar, Schubkasten kann mittels Entriegelungshebel von der Führung getrennt werden, 32 mm Lochbild

Kugelkäfig, Kugellager und Nieten aus Edelstahl, Korrisionsbeständig für raue Umgebung, 8-mal besseren Schutz als bei chromatierten Oberflächen

Auszugsrichtung: einseitig Montage: Korpusseite / seitlich Halterung: Rasterung in geschlossener Position Schnelltrennung: ja

ACCURIDE
Artikel Material/Oberfläche Auszugweg Belastbarkeit Korpusseitenstärke Einbaubreite Länge Breite Packung Richtpreis
51.181.90 Stahl 305 mm 48 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 300 mm 12,7 mm 10 € 48,80 / 1 Paar
51.181.91 Stahl 356 mm 49 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 350 mm 12,7 mm 10 € 49,70 / 1 Paar
51.181.92 Stahl 406 mm 50 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 400 mm 12,7 mm 10 € 50,60 / 1 Paar
51.181.93 Stahl 457 mm 50 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 450 mm 12,7 mm 10 € 51,50 / 1 Paar
51.181.94 Stahl 508 mm 50 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 500 mm 12,7 mm 10 € 52,40 / 1 Paar
51.181.95 Stahl 559 mm 50 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 550 mm 12,7 mm 10 € 53,40 / 1 Paar
51.181.96 Stahl 610 mm 50 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 600 mm 12,7 mm 10 € 56,10 / 1 Paar
51.181.97 Stahl 660 mm 49 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 650 mm 12,7 mm 10 € 57,00 / 1 Paar
51.181.98 Stahl 711 mm 48 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 700 mm 12,7 mm 10 € 59,80 / 1 Paar
54.062.88 Stahl 45 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 148 mm 12,7 mm 10 € 63,60 / 1 Paar
54.062.89 Stahl 46 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 199 mm 12,7 mm 10 € 61,40 / 1 Paar
54.062.90 Stahl 47 kg 16 mm / 19 mm 12.9 mm / 13.1 mm 250 mm 12,7 mm 10 € 59,20 / 1 Paar

für optimale Laufeigenschaften = Einbaubreite + 0.2-0.5 mm
bei horizontaler Montage reduziert sich die Belastbarkeit der Schiene auf 25 %
die Absenkung bei horizontal montierten Schienen variiert abhängig von der Anwendung
wir empfehlen den Aufbau eines Prototypen, um festzustellen ob die Absenkung in einem akzeptablen Rahmen liegt
