Schiebetürbeschläge HAWA Frontino 20 H OS, Forslide
Scan Me
Scan Me

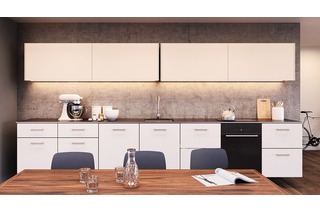

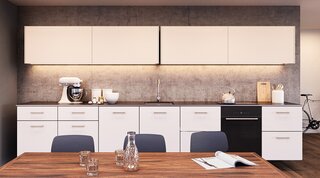

obenlaufender, 2-flg. Schiebetürbeschlag für Küchenoberschränke, frontbündige Schiebetüren mit individueller Schrankbreite, Elementbreite von 1200 - 2400 mm, flächenbündiges Design, geeignet für Oberschränke mit hochgezogenen Schrankseiten
Die Verwendung von 6 vorkonfektionierten Standardschienen-Sets ermöglicht es, diesen Beschlag für individuelle Schrankbreiten/Türhöhen einzusetzen ohne die Lauf- und Führungsschiene zu bearbeiten. Die Schiebetüren schliessen auf einer Ebene. Die Türöffnung erfolgt durch Möbelgriffe in freier Anordnung die auf den Türflügeln montiert werden: Türstärke 19 - 25 mm, max. Höhe der Möbelgriffe/Muschelgriffe 60 mm abzüglich Türstärke. Griffabstand ab seitlicher Kante bei der Türmittelfuge im 45° Winkel zur Höhe des eingesetzten Griffes, einsetzbar für Holztüren mit symetrischer Türteilung, Türmittelfuge mind. 4 mm, Dämpfung in Öffnungs- und Schliessrichtung, Türeinsprung 52 mm, Türen vertikal und horizontal +/- 5 mm verstellbar.
Komplett-Garnitur für Holz inkl. Lauf- und Führungschienen
Lauf- und Führungsschiene, zum Anschrauben, obenlaufend, keine Korpusbearbeitung erforderlich, für zwei Holztüren bis max. 20 kg
Holz
FS
FB
oben
20 kg
| Artikel | Flügelgewicht | Flügelhöhe | Flügelbreite | Korpusbreite | Richtpreis |
|---|---|---|---|---|---|
| 51.099.04 | 20 kg | 1.000 mm | 1.200 mm | 1.200 - 1.399 mm | € 991,00 / 1 Garnitur |
| 51.099.05 | 20 kg | 1.000 mm | 1.200 mm | 1.400 - 1.599 mm | € 1.008,00 / 1 Garnitur |
| 51.099.06 | 20 kg | 1.000 mm | 1.200 mm | 1.600 - 1.799 mm | € 1.025,00 / 1 Garnitur |
| 51.099.07 | 20 kg | 1.000 mm | 1.200 mm | 1.800 - 1.999 mm | € 1.076,00 / 1 Garnitur |
| 51.099.08 | 20 kg | 1.000 mm | 1.200 mm | 2.000 - 2.199 mm | € 1.092,00 / 1 Garnitur |
| 51.099.09 | 20 kg | 1.000 mm | 1.200 mm | 2.200 - 2.400 mm | € 1.109,00 / 1 Garnitur |
Zur Ermittlung der Bohr- und Zuschnittmasse verwenden Sie bitte unsere online Planungshilfe unter "Ergänzende Informationen"
Türbreite TB = (KAM/2) - (A+2)
