Topfband HETTICH Sensys 8639i W90, Stollenkonstruktion 95°

90.880.21-81

Bild 1 / 6

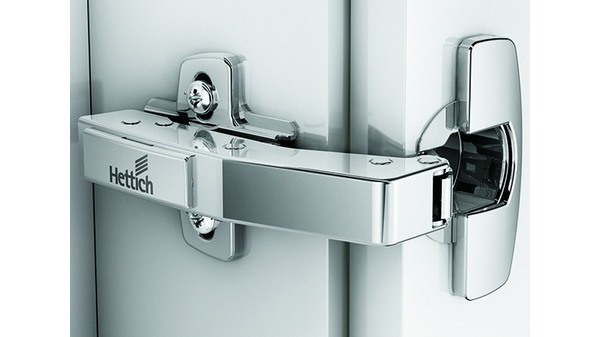

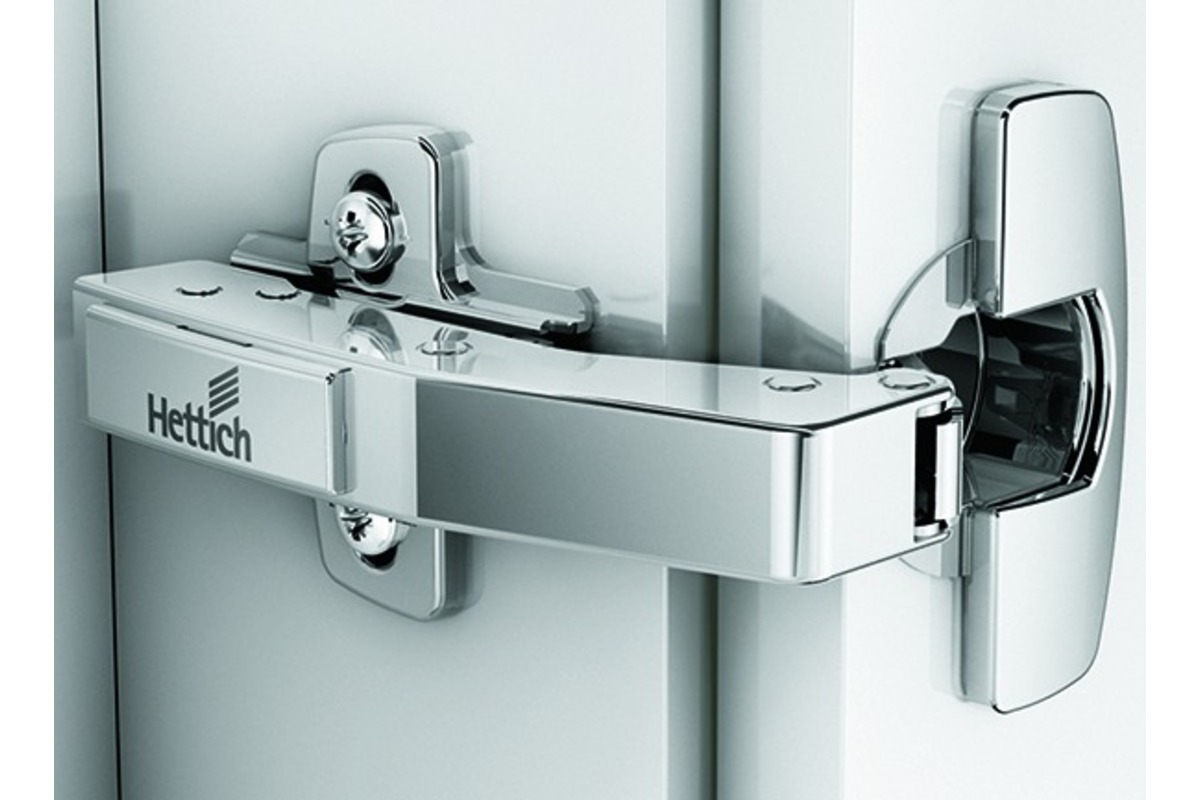

Topfband HETTICH Sensys 8639i W90, Stollenkonstruktion 95°

für Schränke mit aufgesetzten Stollen
Auflagenverstellung +/- 2 mm, direkte Tiefenverstellung + 3/- 2 mm, Topfdurchmesser 35 mm, Höhenverstellung +/- 2 mm über Montageplatte, Topftiefe 12,8 mm

CAD Dokumente

Um Sie bei der Planung und Fertigung optimal zu unterstützen, weisen wir Sie hier auf den Hersteller hin, der für Sie die CAD Daten zur Verfügung stellt. Bitte beachten Sie, dass die Qualität und Auswahl der CAD Daten pro Anbieter grosse Unterschiede aufweisen kann.

Weiterführende Informationen

Produkt im Blätterkatalog anzeigen

Produktattribute

Bandart

Topfband

Anschlag

Stollenband

Anschlagwinkel

90 °

Öffnungswinkel

95 °

Türmaterial

Holz

Komfortfunktion

mit Dämpfung

Topfbohrung ø

35 mm

Topfbohrtiefe

12,8 mm

Türstärke max.

28 mm

Auflagenverstellung

+/- 2 mm

Tiefenverstellung

+3 / -2 mm

Material

Stahl / Druckguss

mehr Produktmerkmale anzeigen weniger Produktmerkmale anzeigen
